液壓自動控制立風井防爆門電控裝置參數和要求
1 用途
KFM抗沖擊自動復位式立井防爆門控制裝置主要用于風井防爆門監測、控制。采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。裝置內部的輸入和輸出信號之間有可靠的隔離措施和本安電源，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。
2 環境條件
——溫度：0℃～40℃；
——平均相對濕度：≤95%RH（＋25℃）；
——大氣壓力：80kPa～106kPa；
——機械環境：無顯著振動和沖擊的場合；
——周圍介質無腐蝕性氣體。

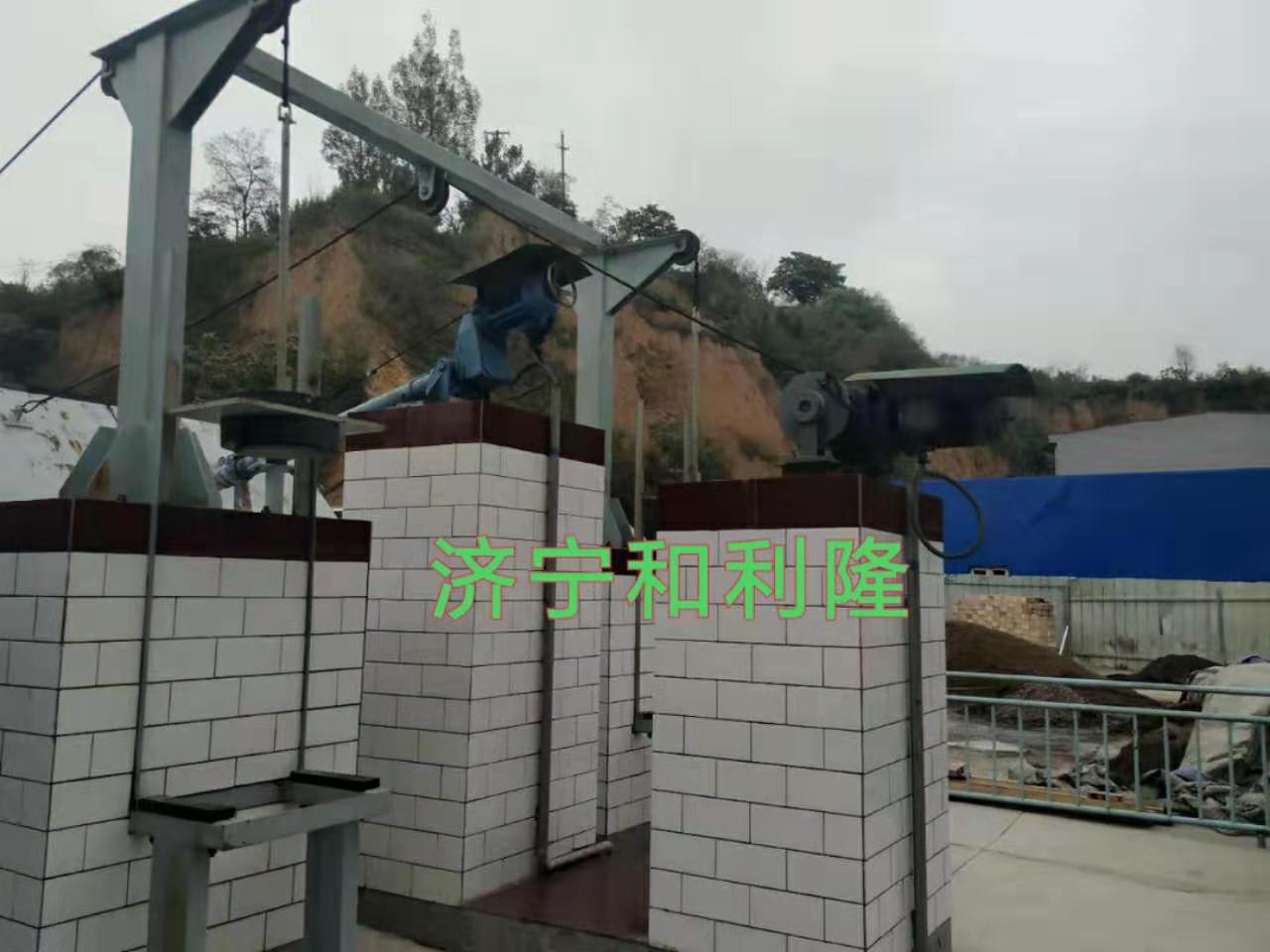

3 產品結構及原理
3.1 產品組成
裝置由PLC控制柜、負壓傳感器、溫度傳感器、風速傳感器、接近開關設備所需電纜、控制線路、信號線路、負壓管等組成。
.2 電氣原理
4.3.2.1主要功能
1）采集功能
（1）裝置具有模擬量采集功能，采集風井風速、負壓、溫度等參數。
（2）裝置具有開關量采集功能，采集防爆門開啟的狀態、門鎖開閉狀態、工作方式等。
2）控制功能
（1）系統可通過輸入接點設置自動、手動兩種工作方式：
自動狀態：裝置自動完成反風鎖緊、自然通風；
手動狀態：非爆炸狀態下，可遠控完成對防爆門及防爆門的閉鎖裝置的打開與關閉。
3）顯示功能
（1）能夠顯示防爆門、閉鎖裝置的開閉時間、狀態。
（2）能夠顯示出風井溫度、負壓、風量、風速、風向（反風或正風）、風機狀態等。
4）信息處理
系統軟件可實現報表統計、報警記錄、操作審計、信息共享等功能。
5）網絡功能
防爆門控制裝置可連接煤礦環網，擁有權限的用戶，可以通過電腦隨時查看防爆門狀態。
4.4 安裝、調試、操作及使用注意事項
裝置在安裝前，應仔細檢查各產品及電器元件是否在運輸中遭到碰撞損壞，緊固螺栓是否松動。技術文件、產品出廠合格證應與裝置一致。
4.4.1 位置安裝
風速傳感器應設在防爆門與風機之間，其前后各10米范圍內不得有障礙物和拐彎等局部阻力。
4.4.2 用戶接線
裝置內部接線均使用接線端子引入裝置。
4.4.3 注意事項
（1）嚴禁帶電開蓋。
（2）長期停止運行或維修過程中，應將裝置的電源開關斷開。
（3）維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
（4）裝置中各產品連接正確后才能投入運行。
（5）維修監測傳感器時注意防止“失爆”（注意保護緊固件和保護引入裝置里的橡膠密封圈）。
