一、貨物需求一覽表

設備名稱	規格（寬×高mm）	數量	備注
-400水平防水閘門	2880×2550	1	人工關閉
-480水平防水閘門	2320×2320	2	人工關閉

二、技術要求
（一）環境條件
1、安裝地點： 井下-400、-480水平
海拔高度： 井下-400m、-480m
2、室內空氣溫度
   最高溫度：  45 ℃
   最低溫度：  -15℃
3、相對濕度：  最大 95  %
4、地震烈度：  6 度
   水平加速度   0.1g
（二）防水門技術參數：
1、-400水平防水閘門規格寬2880×高2550mm,承壓等級不低于 4.1Mpa靜水壓力。
2、-480水平防水閘門規格2320×高2320mm承壓等級不低于4.9Mpa靜水壓力。
(三)技術要求
1、門體布置：-400水平及480水平均采用單開門布置，防水閘門開啟方向：面對來水方向左開。

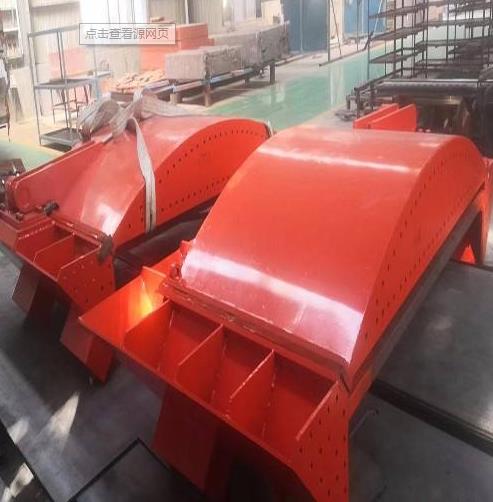

2、產品組成：由門框、門扇、拉緊裝置、自動門托、密封條等組成。
2.1門框
2.1.1工字形組合框架構件，工字形構件與門扇及混凝土結合面為45°布置，除翼緣外、其余均埋入混凝土中；
2.1.2門框上下橫梁應可拆解。
2.2門扇
2.2.1門扇四周與門框的接觸面均為45°布置。
2.2.2背水面應布設筋板。
2.3拉緊裝置：拉緊裝置為楔形結構，每臺布置3套拉緊裝置。拉緊裝置平常置于硐室凹槽內，當門扇需要拉緊時，拉緊裝置鉤住門扇拉環，人工旋轉螺紋拉桿，至拉不動為止。
2.4自動門托：
2.4.2門托調高距為10~20mm。
2.5防腐處理：門框和門成形后涂二遍紅丹漆，一遍灰漆。
（四）質量保證和試驗：
1、防水閘門主要部件的材質為Q345R，必須有材質報告及合格證。其它附件也應符合國家和行業的相關規定。
2、門扇板材應按出廠材質證明書中的性能參數進行復檢。

4、防水閘門關閉后，門扇與門框的間隙小于部標的規定間隙，確保防水質量。
5、防水閘門關閉后，泄漏量小于0.02立方米/小時。
7、試驗壓力大于額定壓力的1.1倍。
8、防水閘門檢測檢驗合格后方可出廠。
